1、 產品概述

12G SDI多畫面分割器系列產品是一款可靠的SDI信號核心監控設備，將多路4K視頻信號合成一路4K信號，在一個顯示終端上同時顯示多個動態畫面。適用于4K演播室、4K轉播車、還是播出機房多路視頻信號的應用場合。

1、支持 8 路 12G-SDI 信號輸入；向下兼容其他分辨率；

2、支持1路12GSDI多畫面輸出、1 路 HDMI-A2.0 多畫面輸出；

3、支持3.5mm音頻監聽；

4、支持多種模板設計與保存；

5、支持音頻柱顯示，可信息監測報警；

6、支持UV表, UMD（輸入信號源OSD字幕功能）,Tally,波形圖等；

7、支持畫中畫、畫外畫、開窗、疊加、漫游、圖像任意大小和位置功能；

8、具備顯示記憶功能，可記憶斷電前顯示效果；

9、具備多種控制接口：可通過 RS232 串口或 TCP/IP 網絡控制；

10、客戶端軟件特點：快捷的窗口編輯、顯示窗口預案、預案輪巡組播管理；

11、畫面分割模式支持單畫面和 2、4、6、9 畫面分割顯示模式；

12、具備OSD字幕功能，支持位置、字號、顏色、字體的設置和變換，字幕背景可設置有或者透明；

13、標準1U英制機箱，主備冗余雙電源

1.1 后面板接口圖

可通過對各項參數按需進行配置，從而精確滿足其特定應用。

2.1、配置連接

準備一臺PC，使用一根網絡連接線按下圖所示連接設備。

畫面分割web 控制訪問默認 IP 為“192.168.1.10”，請將 PC 機 IP 更改為同一網段 192.168.1.xx，掩碼設置為 255.255.255.0。

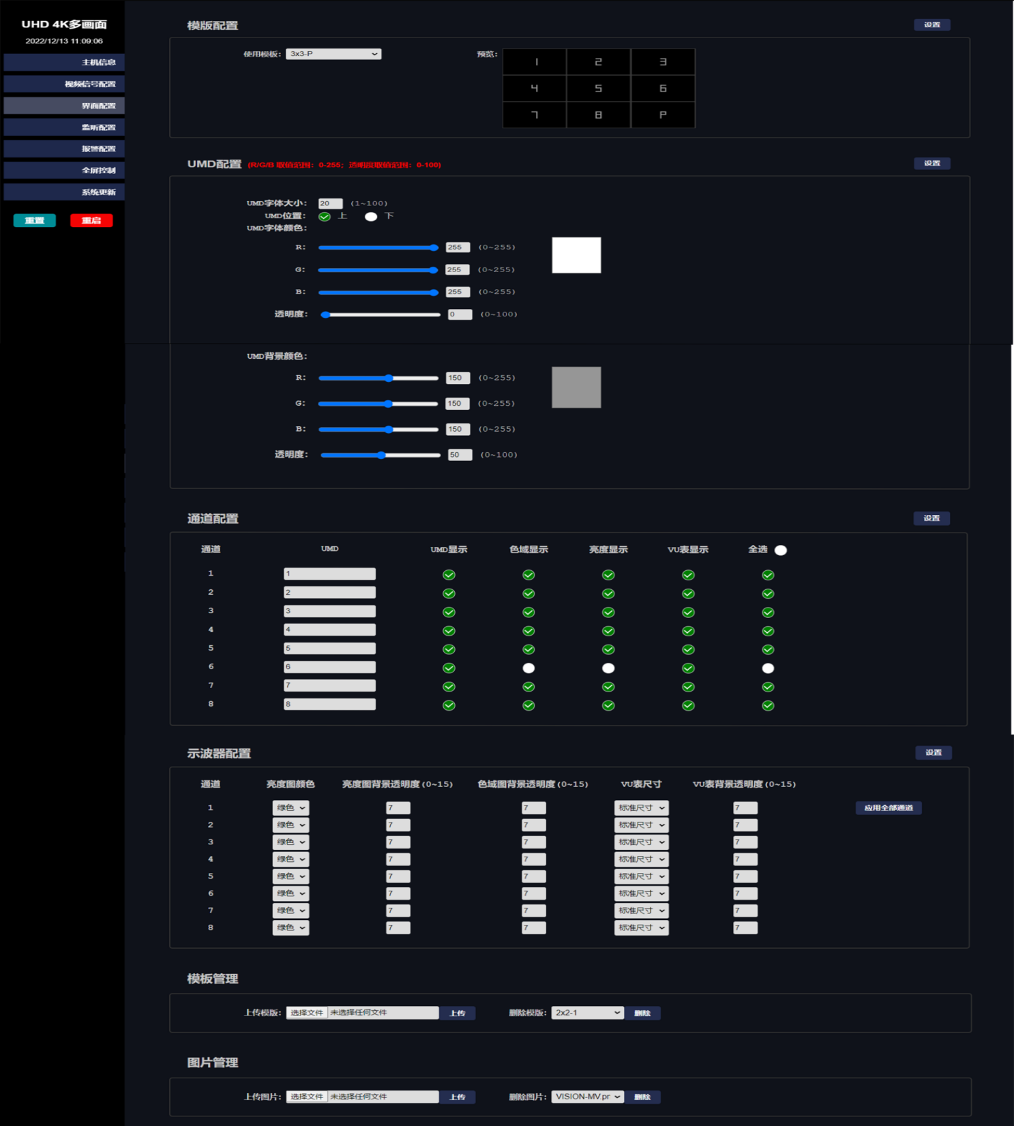

2.2、界面配置

界面配置是指對多畫面分割器進行系統預制模板配置、UMD（OSD字幕）配置、通道配置、示波器配置、預案模板管理以及圖片管理等

2.3產品選型：
HC-MU-12SD802SHVZM 8路12G-SDI輸入，1路HDMI和1路12G-SDI輸出，音頻輸出；1U機箱，220VAC雙電源；
